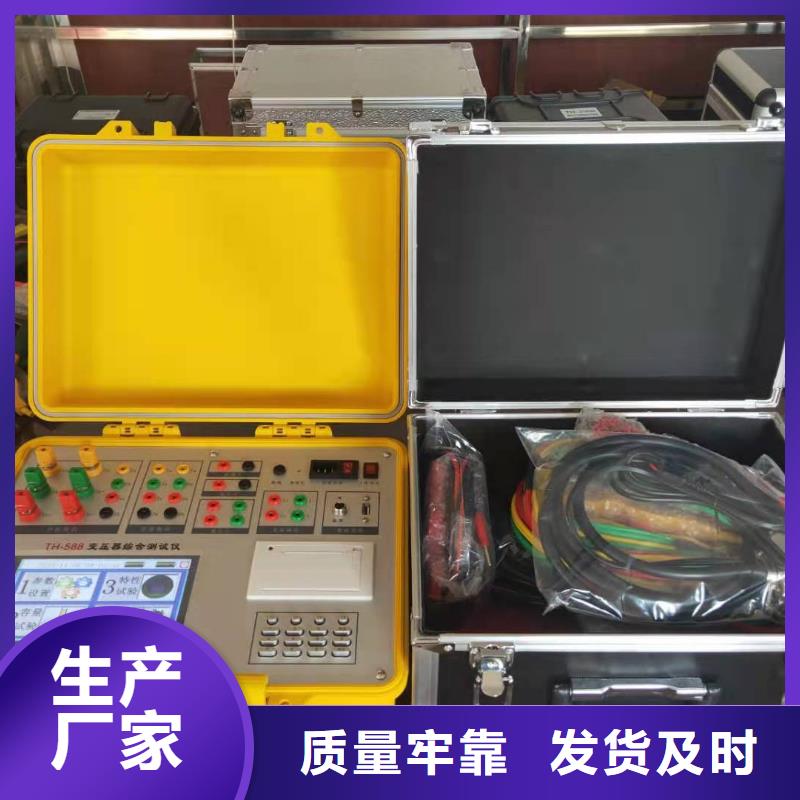

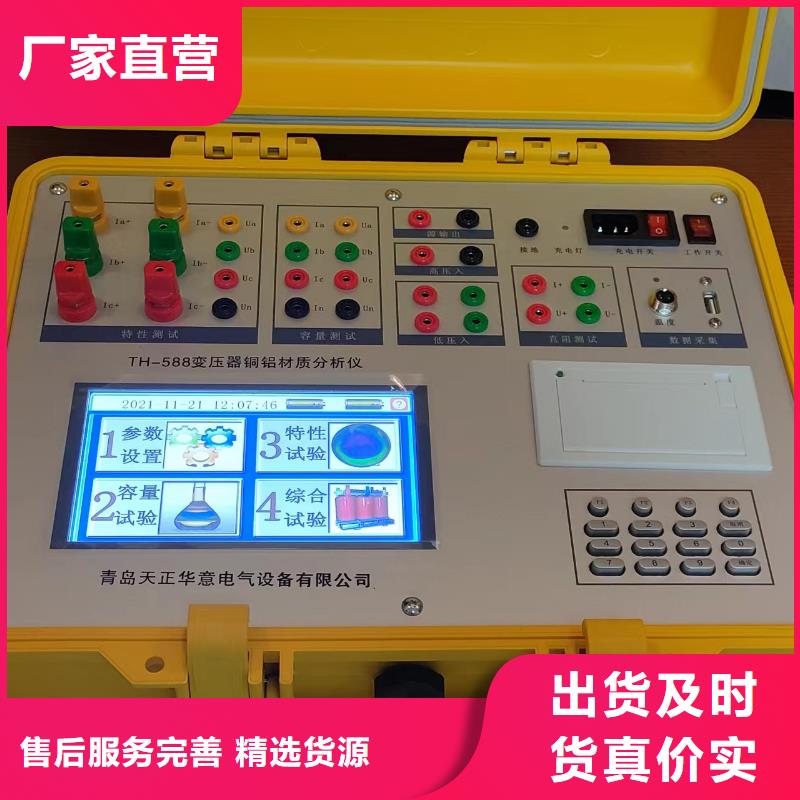

江苏南京变压器容量特性测试仪容量测试3.1容量参数设置在主菜单界面选定“容量测试”项,进入容量测试前的参数设定界面(图三)。一次电压:进行变压器容量的判定之前,需要正确输入变压器的工作电压,该项为变压器的一次额定电压值。单位为kV。二次电压:进行变压器容量的判定之前,需要正确输入变压器的工作电压,该项为变压器的二次额定电压值。单位为kV。一次电压、二次电压的可输入值不高于500kV,同时如果输入的数值不包括在下列电压等级时,仪器自动将“变压器类型”改变为“其他变压器”。测试“其他变压器”的容量时,需要输入被测变压器的“阻抗电压”,才能进行准确的变压器容量测量。本仪器包含的变压器电压等级包括:10kV/0.4kV、10kV/3kV-6.3kV、35kV/0.4kV、35kV/3.5kV-11kV、6kV/0.4kV、6kV/3kV-3.15kV、6.3kV/0.4kV、6.3kV/3kV-3.15kV、10.5kV/0.4kV、10.5kV/3kV-6.3kV、11kV/0.4kV、11kV/3kV-6.3kV等12项(/前方为变压器的一次额定电压,/后为变压器的二次额定电压)。变压器类型:设定被试变压器的类型。主要设定有“SJ(73)配变”、“S7.S9(及以上)配变”、“干式变压器”、“其他变压器”等四个备选项。其中,“其他变压器”的概念是指,所测变压器的额定电压未在上表所列出的电压等级范围之内的变压器、非配电变压器的特种变压器等等变压器。当选用“S7.S9(及以上)配变”项时,容量测试完毕后,系统将根据测得的被试品的负载损耗,来推定被试变压器究竟属于哪一种类型的变压器,以供工作人员参考。另外S9(11)配变与S9(11)电变的不同,请参考国标《JB/T 3837-2010变压器类产品型号编制方法》的规定。阻抗电压:当测试“其他变压器”时,输入准确地阻抗电压,才能进行准确地容量测量。可以直接用数字键输入数据。当测试“其他变压器”以外的其他变压器时,该项将根据额定电压和变压器类型显示国标阻抗电压。一般情况下该项值无需修改,即可进行正常的容量测试。只有当试品变压器铭牌所标阻抗电压与该项所显示值相差较大时,则建议改变其值,使其更接近铭牌所标注的“阻抗电压”值,将更有助于变压器容量的测试。


江苏南京变压器容量特性测试仪无源变压器损耗测量部分1.基本概念空载试验:从变压器的某一绕组(一般从二次低压侧)施加正弦波额定频率的额定电压,其余绕组开路,测量空载电流和空载损耗。如果试验条件有限,电源电压达不到额定电压,可在非额定电压条件下试验,这种试验方法误差较大,一般只用于检查变压器有无故障,只有试验电压达到额定电压的70%以上才可用来测试空载损耗。短路试验:将变压器低压大电流侧人工短联接,从电压高的一侧线圈的额定分接头处通入额定频率的试验电压,使绕组中电流达到额定值,然后测量输入功率和施加的电压(即短路损耗和短路电压)以及电流值。2.测试方法根据不同的测试项目以下分别进行介绍:⑴ 对单相变压器空载损耗的测量:将变压器非测试端开路,电压、电流都直接接入。单相接法等效于以往的单功率表法,适用于测量单相变压器。图5-2 直接接入测量单相变压器空载损耗⑵ 对单相变压器短路(负载)损耗的测量:与测量单相变压器空载损耗的接线方式基本相同,可参照图十九接线;不同点只是做短路试验时变压器的非测试端人工短连接。⑶ 单相电源分相对三相变压器空载损耗的测量:当做三相空载试验后发现损耗超过标准时,应分别测量三相损耗,通过对各相空载损耗的分析比较,观察空载损耗在各相的分布情况,以检查各相绕组或磁路中有无局部缺陷。基本方法是将三相变压器当作三台单相变压器,轮换加压,即依次将变压器的一相绕组短路,其他两相绕组施加电压,测量空载损耗和空载电流。根据被测变压器的绕组连接方式可分为图5-3(a.b.c.)所示三种情况;



江苏南京变压器容量特性测试仪有源负载正确设置了特性参数后,再进行有源负载的测试功能。按照“测试钳接在被试变压器的高压侧,低压侧要良好短接”的原则接好线后,按确定键测试;测试完毕后结果显示在液晶屏上,测试结果包括:三相测试电压值(Ua、Ub、Uc)、三相测试电流值(Ia、Ib、Ic)、三相实测损耗值(Pa、Pb、Pc)、校正到额定试验条件下(额定电流、温度校正到设定温标)的短路损耗数值、校正到额定条件的阻抗电压,被测变压器的高压电阻和高压电抗。图十一 有源负载试验操作提示图十二 有源负载测试结果屏4.3.3 结果查询可以对保存的结果进行浏览、打印、删除、上传等功能。4.4 特性试验图十三 特性试验4.4.1 单相空载a)为确保仪器的准确度,在低压侧施加额定电压值,比如低压侧电压为0.4KV,变压器的A、B、C各相做单相空载试验时必须使用单相交流可调电源。b)在参数设置界面中,正确设置测试的变压器容量,额定高压、额定低压,按铭牌所标值输入。做A相空载时,将黄色测试钳子夹在变压器低压侧的a相接线柱,将红色测试钳子夹在变压器低压侧的公共端;测试钳得粗细线,按接线示意图联接(粗线接电流,细线接电压)。c)接线无误后,接通单相可调交流电源调压到231V,按‘开始测试’键,进行A相的测试,待数值稳定后按‘A相测试’键此时完成a相测试。注意:完成a相测试后必须先断开所施加的231V交流电源,然后换相测试(每测试完一相必须先断开电源)。图十四 单相空载接线提示图d)做B相空载时,将黄色测试钳子夹在变压器低压侧的b相接线柱,将红色测试钳子夹在变压器低压侧的公共端;接线无误后,接通单相可调交流电源调压到231V,待数值稳定后按‘B相测试’键此时完成B相测试。e)做C相空载时,将黄色测试钳子夹在变压器低压侧的c相接线柱,将红色测试钳子夹在变压器低压侧的公共端;接线无误后,接通单相可调交流电源调压到231V,待数值稳定后按‘C相测试’键此时完成C相测试。f)三相分别测试完毕后显示实测空载损耗以及校正后的空载损耗(这里的校正是指非额定电压条件下空载试验时将测量的功率损耗和空载电流校正到额定电压条件时的数值)。


江苏南京变压器容量特性测试仪参数的修改操作说明:选择型参数:对于有左右箭头指向的参数为选择型参数,使用触摸功能可以在彩色液晶上的左右箭头指向区域直接点击,使用外部按键时用F2键移动光标到相应的参数位置,光标所在的位置为参数的名称呈现灰色底的状态,F3为向左翻页,F4为右翻页,正确选择所需要的参数即可,参数修改完后自动保存。输入型参数:对于没有左右箭头指向的参数为输入型参数,使用触摸功能可以在彩色液晶上的数值显示区域直接点击后自动弹出小键盘,在小键盘上正确输入,输入完毕按确认键即可完成参数的修改。使用外部按键时用F2键移动光标到相应的参数位置,光标所在的位置为参数的名称呈现灰色底的状态,此时按外部键盘上的确认键即可弹出小键盘,使用小键盘相对应的外部按键输入即可。 试品编号的外部键盘输入方法:弹出下面的键盘后,按照屏幕下方的提示操作即可。F1F2F3功能键分别代表英文字母 行第二行第三行的字母,每个字母的输入对照上面的数字输入即可,F4是回退键。例如:输入GT588,按F2键,屏幕提示"0:A 1:S 2:D 3:F 4:G 5:H 6:J 7:K 8:L 9:123",按下G对应的字母4,按F1键,屏幕提示"0:Q 1:W 2:E 3:R 4:T 5:Y 6:U 7:I 8:O 9:P",按下T对应的字母4,要转换成数字输入状态,按F2键,按9键,屏幕提示"0~9数字 F1:q~p F2a~l F3 z~m F4回退",按下588,按下确认键确认输入即可。图五 英文字母键盘注意:触摸屏幕和外部键盘在修改参数的时候 单独使用同一种输入方法。
