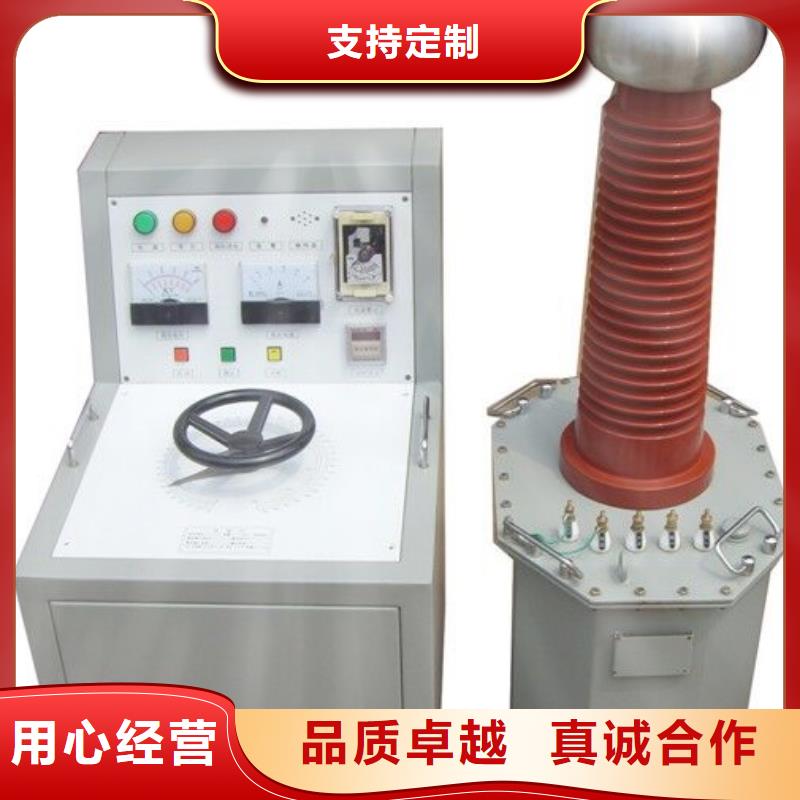

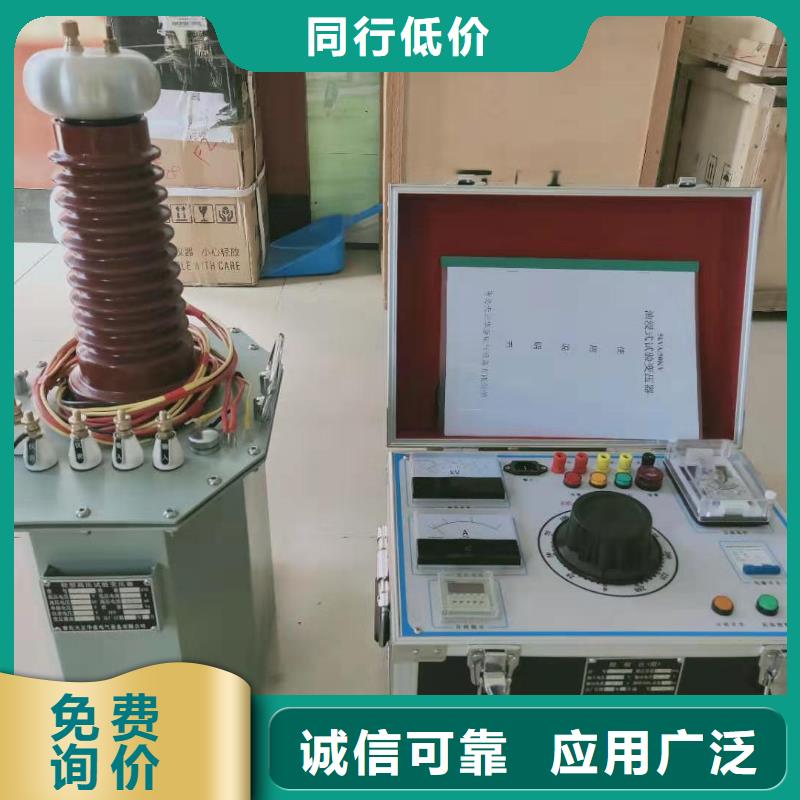

试验变压器 系列工频耐压试验装置是根据机电部《试验变压器》标准在原同类产品基础上经过大量改进后而生产的。TH-系列工频耐压试验装置是在TE系列试验变压器的基础上按照 标准《ZBK-41006-89》经过改进后而生产的一种新型产品。本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。 系列工频耐压试验装置采用单框芯式铁芯结构。初级绕组饶在铁芯上，高压绕组在外，这种同轴布置减少了漏磁通，因而增大了绕组间的耦合。产品的外壳制成与器芯配合较佳的八角形结构，整体外形显得美观大方。 (二)无局放试验变压器：型号： YDQW-5kVA/50kV 充气式（SF6）无局放试验变压器。采用特殊结构及精密工艺使得其局放量能控制在较小的范围内。外形工艺精度高。适用于现场和试验室。方便适用。技术参数额定容量：5KVA输入电压：220V±10％输出电压：AC：0-50kV额定电压下系统局放量≤5PC输出电流：100mA电压精度：AC 1.5％电源失真度：＜3％绝缘介质：SF6气体重量：35Kg(三)隔离滤波变压器型号：LBQ-5/0.22主要结构为隔离变压器及离波装置，可以有效摒除电源中存在的杂波及各种干挠。额定容量：5KVA 额定电压：220V±10％ 额定电流：25A空载损耗：≤5％阻抗电压：≤5％ 衰减效果： 10KHZ-100KHZ≥ 20db100KHZ-30MKZ≥ 60db运行时间：同变压器(四)耦合电容器型号：TAWF-10/800额定电压：50kV标称电容量：800pF介质损耗:：≤0.2％测量精度：＜1％绝缘水平：120％额定电压下1min无异常标称分压比： 1000:1 局部放电量：额定电压下≤3pC，80％额定电压下≤2pC局部放电量：额定电压下≤3pC，80％额定电压下≤2pC结构型式：绝缘外壳油纸电容结构：由顶罩、均压环、电容器本体、移动底座、低压臂等组成。运行时间:同变压器

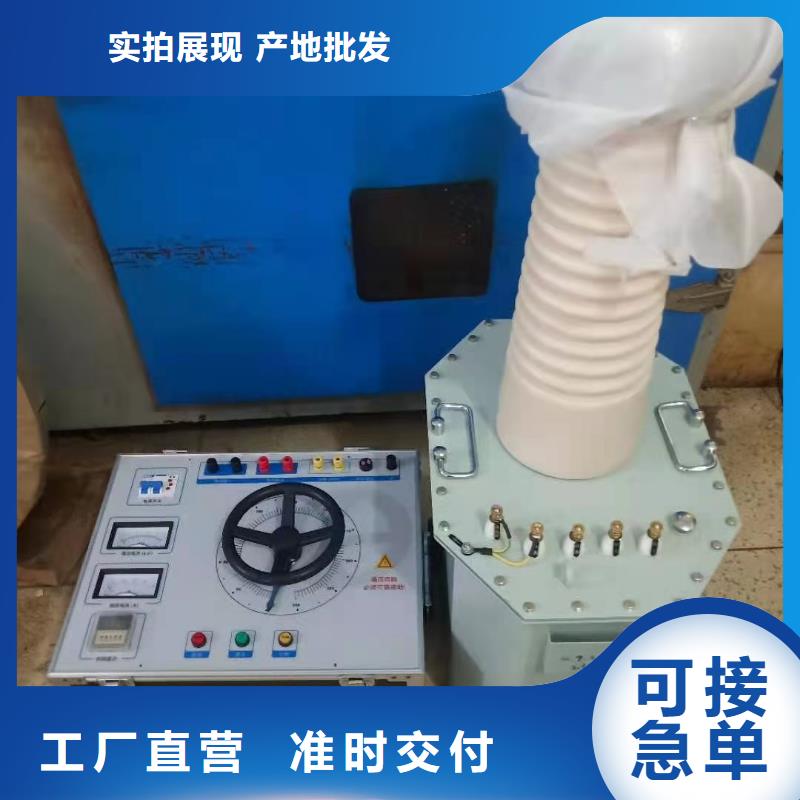

试验变压器接线准备（1）将接地线一端夹在地网上，一端接于本仪器的接地端子上。注意：地网的接地点应具有良好的导电性，否则会影响测量的正确性，甚至危及人身。（2）将试验变压器的输入端（即低压侧）用专用连接线与仪器的“A”端子及“X”端子连接。（3）将试验变压器的仪表端子用专用测试线与仪器的“仪表”端子连接。（4）将市电AC220V电源用专用电源线连接到仪器的“电源输入”端子。4.2 测试步骤（1）合上电源开关，仪器显示开机状态，分闸指示等亮。（2）若调压器在零位零位指示灯亮。（3）试验过程中观察仪器电流表及电压表的变化值，达到设定的试验电压后，按下计时按钮，开始计时，计时结束后将调压器调回零位，并从市电上取下专用电源线。4.3 试验结束后现场清理（1）关闭电源开关，拔下电源线。（2）将专用测试电缆线拆除并收好，方便下次使用。（3）拆除接地线，并整理好。5、运输与保养5.1 运输本产品运输时必须进行包装，包装箱应用木箱，包装箱内应垫有泡沫等防震层。包装好的产品，应能经公路、铁路、航空运输。运输过程中不得置于露天车箱，仓库应注意防雨、防尘、防机械损伤。5.2 储存仪器应储存在环境温度-20℃～60℃，相对湿度不超过85％，通风，无腐蚀性气体的室内。放置时不应紧靠地面和墙壁。5.3 防潮在气候潮湿的地区或潮湿的季节，本仪器如长期不用，要求每月开机通电一次（约二小时），以使潮气散发，保护电子元器件。5.4 防曝晒仪器在室外使用时，尽可能避免或减少阳光对液晶显示屏的直接曝晒。6.随机附件6.1 电源线 一套6.2 使用说明书一份6.3 测试线 一套7、售后服务（1）本仪器严格按照标准和企业标准制造，生产过程严格执行ISO9000标准，确保仪器质量。（2）本仪器享有12个月的保质期，在此期间由于制造上的原因而使质量低于特性要求的本公司将免费予以维修。（3）本仪器实行三包。（4）在仪器使用寿命内，本公司将长期提供仪器的维护、使用培训、配件供应等相关服务。（5）如果在使用中发现问题，请及时与本公司联系，我们将根据情况采取不同方式：维修指导，或返厂维修。

试验变压器超轻型试验变压器是根据机电部《试验变压器》标准在原同类产品基础上经过大量改进后而生产的。TH-系列超轻型试验变压器是在TE系列试验变压器的基础上按照标准《ZBK-41006-89》经过改进后而生产的一种新型产品。本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。 二、产品结构TH-系列超轻型试验变压器采新型芯式铁芯结构。初级绕组饶在铁芯上，高压绕组在外，这种同轴布置减少了漏磁通，因而增大了绕组间的耦合。产品的外壳制成与器芯配合较佳的八角形结构，整体外形显得美观大方。其外部结构图见图1，内部结构图见图2。图1：单台试验 图2：单台试验变压器内部结构图变压器外部结构示意图1—短路杆D 2—均压球 3—高压套管 4—变压器提手5—油阀 6、7—次压输入a、x 8、9—测量端子E、F 10—变压器外壳接地端 11—高压尾X 12—高压输出A 13—高压硅堆 14—变压器油 15—铁芯 16—次低压绕组 17—测量绕组 18—二次高压绕组 在试验变压器中，a、x为低压输入端子，E、F为仪表测量端子，A、X为高压输出。1三、工作原理 TH-系列超轻型试验变压器为单相变压器，联结组标号Ⅰ.Ⅰ. 用工频220V(10kVA以上为380V)电源接入 (为本公司生产的试验变压器配套专用设备，详细资料请见其具体使用说明书)系列操作箱(台)，经操作箱内自偶调压器(50kVA以上调压器外附)调节至0~200V(或0~400V)电压输出至TH-系列工频交直流试验装置的初级绕组，根据电磁感应原理，在试验变压器高压绕组可获得试验所需的高电压。
